地下电缆管线探测仪-直流电阻测试仪支持拿样

地下电缆管线探测仪设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

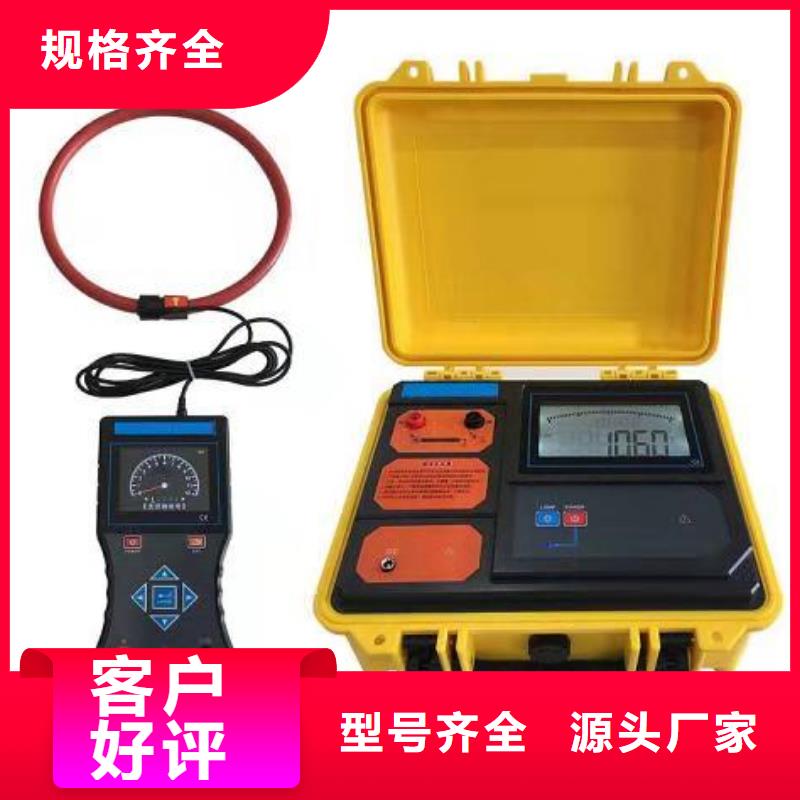

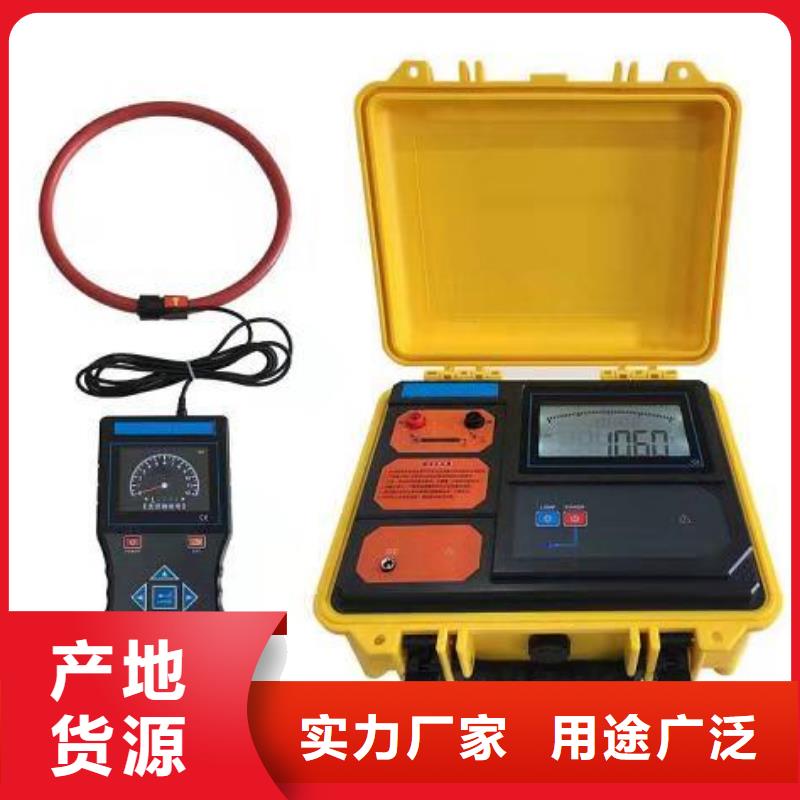

地下电缆管线探测仪操作1．基本操作发射机短按POWER键开关机， 有电源指示灯指示。LCD显示屏显示当前电池电量大小和脉冲信号信息。按背光键开关LCD背光灯。接收机短按POWER键开机，LCD显示功能菜单页面，若开机后LCD不断黑屏闪烁，可能电池电压不足，请充电，按POWER键关机，本仪表开机15分钟后自动进入预关机状态，30秒后自动关机，按下任意按键可退出预关机状态，仪表可继续工作。开机后进入功能选择界面：线缆识别、电压测量。按上下箭头键可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入线缆识别界面，显示信号强度电子表盘、增益强度、当前识别状态和电池电量信息；按左右箭头键调节增益强度1～5级，第5级信号放大强；按上下箭头键可以调节LCD背光亮度。进入电压测量界面，显示交流电压大小和和电池电量信息；按上下箭头键可以调节LCD背光亮度。2．发射机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。请确认目标电缆是否已经停电，两端的导体线芯是否已经与系统分开。发射机检查1、在把发射机接到电缆上之前请检查发射机的状态。2、输出信号检查：把红色鳄鱼夹测试线和黑色鳄鱼夹测试线连接到发射机相应的插座上，把红色鳄鱼夹和黑色鳄鱼夹短接，按下发射机开机键。3、将手持接收机的柔性线圈钳住测试线，发射机红色测试线信号输入柔性线圈上，按柔性线圈上箭头指向输入，接收机开机，绿色光栅顺时针动态指示，同时LCD下方显示“电缆识别成功”，并伴有“嘀”提示音，表示仪器能正常工作。若柔性线圈输入脉冲编码电流方向钳反，则红橙色光栅逆时针动态指示，LCD显示“非目标电缆”。4、发射机电池电量检查：按下开机键，LCD实时显示电池电量，当电池电压低于约9.5V时，有低电量符号显示时，表明电池欠压，需要充电。
